Głowica spawalnicza do rur TBM-65 | Zacisk pneumatyczny do rur 22-65 mm

TBM-65 Arkusz rura-rura Automatyczna głowica spawalniczaSystem

Introduction

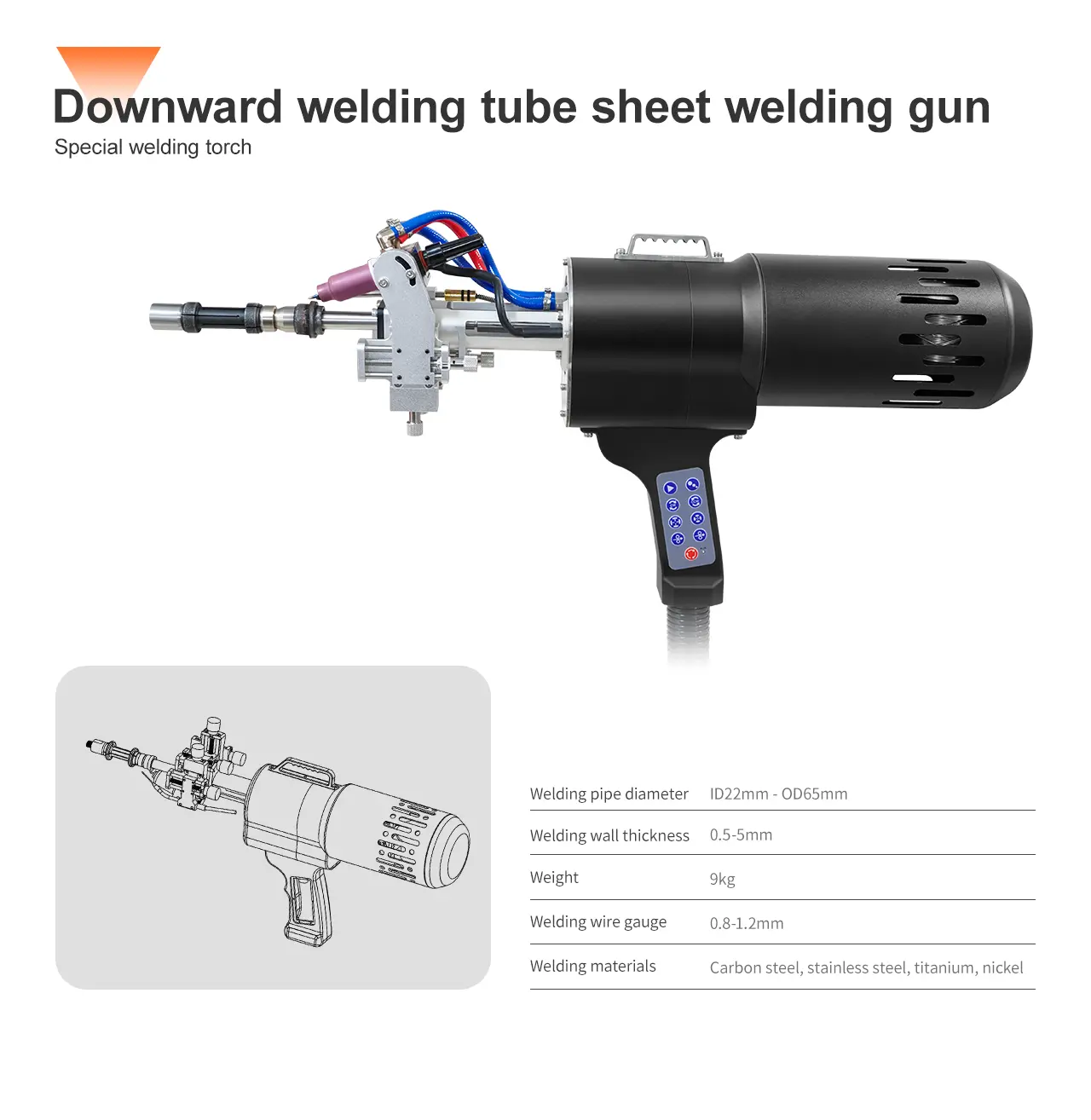

Głowica spawalnicza TBM-65 to specjalna głowica spawalnicza zaprojektowana i opracowana do automatycznego spawania we wszystkich pozycjach różnych połączeń rura-arkusz. Metoda pneumatycznego rozszerzania rdzenia jest stosowana w celu zamocowania uchwytu spawalniczego w środku złączki rurowej, mocnego zaciśnięcia go i uproszczenia trudności operacji spawania.

Materiał spawalniczy: stal węglowa, stal nierdzewna, tytan, nikiel itp.
Grubość ścianki spawalniczej: ≤5mm
Kąt regulacji głowicy spawalniczej: 0-60
Średnica rury spawalniczej: 22mm-65mm

Przyjmując pneumatyczną metodę rozprężania rdzenia, pistolet spawalniczy można zamocować na środku łącznika rurowego, mocno zacisnąć i uprościć trudność operacji spawania

Nadaje się do spawania przedłużenia rury 5-10 mm, wyrównywania rur, samotopienia i napełniania drutu

Ogólna konstrukcja konstrukcyjna jest zwarta, z wewnętrzną transmisją wody i energii elektrycznej oraz bez uzwojenia przewodu na 360

Cyrkulacja wody chłodzącej, wysoki wskaźnik tymczasowego obciążenia sprzętu; Ścisły proces montażu zapewnia stabilną pracę sprzętu

Zoptymalizowana ergonomiczna konstrukcja, łatwa w użyciu, bezpieczna i niezawodna

Inquiry message Download Watch Video

Open All | Close All

Essential Details

KEPUNI TBM-65 to głowica spawalnicza precision-engineered zoptymalizowana pod kątem automatycznego spawania orbitalnego we wszystkich pozycjach połączeń między rurami, oferująca zwiększoną dokładność i wydajność operacyjną w zastosowaniach przemysłowych.

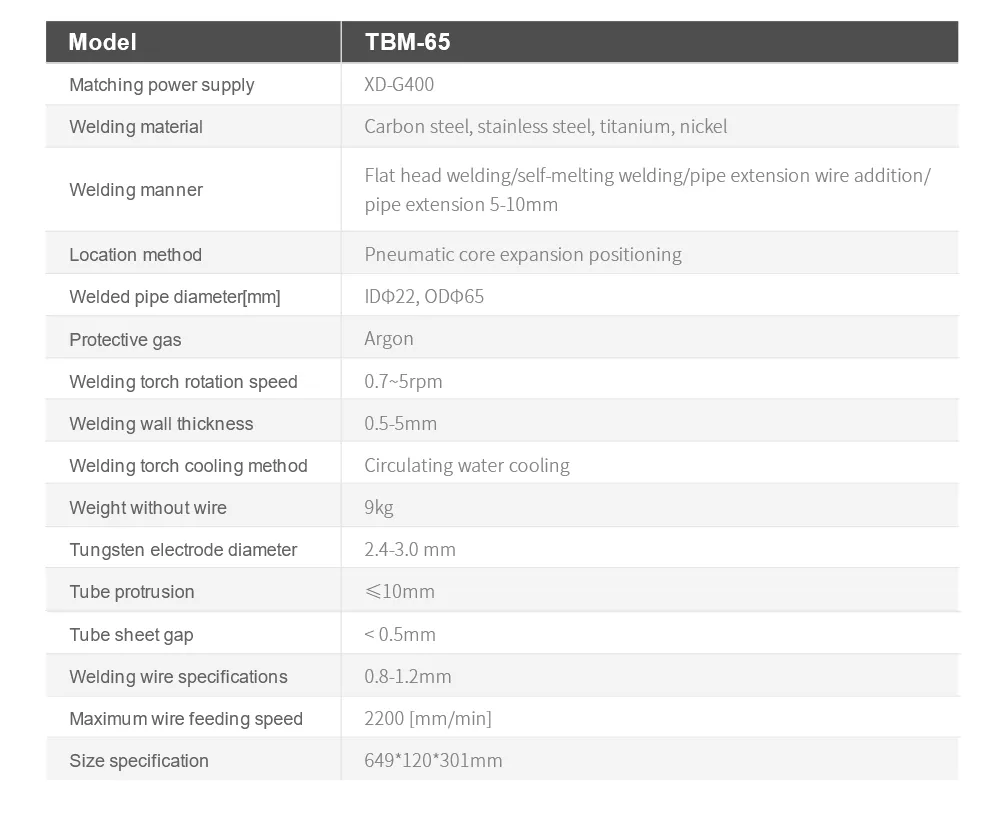

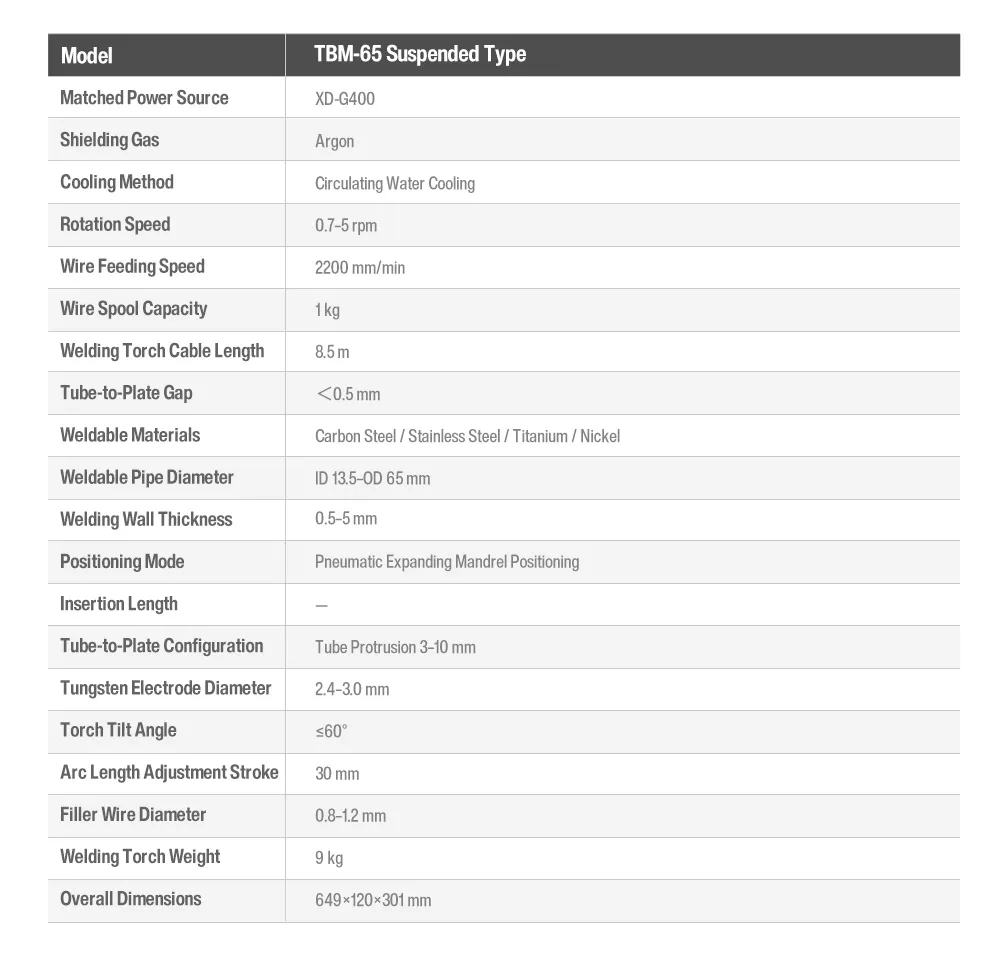

Kluczowe specyfikacje:

Grubość ścianki spawalniczej: 0.5-5mm

Kąt regulacji głowicy spawalniczej: 0-60

Średnica rury spawalniczej: 22mm-65mm

Metoda chłodzenia głowicy spawalniczej: Chłodzenie wodą obiegową

Zaawansowane funkcje:

Technologia montażu pośredniego Cylinder W porównaniu z tradycyjnym cylindrem montowanym z tyłu, cylinder montowany pośrodku może lepiej wykorzystać przestrzeń i zapewnić wsparcie dla podawania drutu koncentrycznego.

Zintegrowana technologia podawania drutu koncentrycznego Umieść szpulę drutu z tyłu, aby drut miał wystarczająco dużo miejsca w pistolecie do wyprostowania, a drut wychodził bez zginania lub wypaczania, z dobrą stabilnością.

Regulowane moduły Wykorzystując pięć szyn ślizgowych i urządzenie do obracania 60, palnik spawalniczy i port podawania drutu można przesuwać względem siebie i jako całość, a także regulować kąt nachylenia palnika spawalniczego.

Spawanie wąskokowe Konstrukcja regulowanych trójwymiarowych modułów może zminimalizować odstęp między mostkami rurowymi do 6 mm podczas spawania gęstych układów rur.

Zastosowania:

Wytwarzanie energii: Spawa rury kotłowe, wymienniki ciepła i skraplacze pary.

Petrochemia: Naprawia rurociągi procesowe i zbiorniki reaktora.

HVAC: Produkuje wężownice agregatu chłodniczego i złącza rur skraplacza.

Integrując automatyzację, precyzyjne sterowanie i konstrukcję zorientowaną na operatora, przy jednoczesnym spełnieniu norm ASME Section IX i ISO 15614-1.
